Cum să selectați corect capacitatea instalației de oxigen (Nm³/H vs TPD explicat)

Feb 11, 2026

Lăsaţi un mesaj

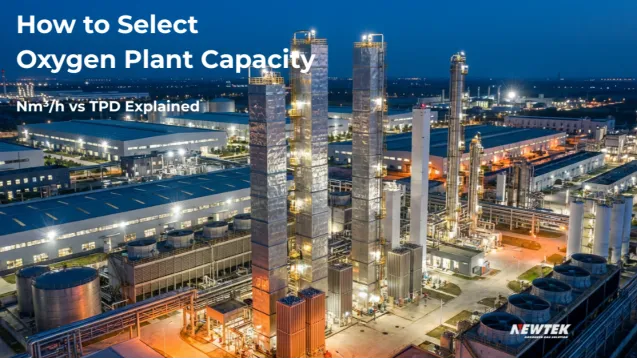

How To Select Oxygen Plant Capacity Correctly (Nm³/H Vs TPD Explained)

1️⃣ De ce capacitatea de oxigen este adesea înțeleasă greșit

Una dintre cele mai frecvente greșeli de inginerie în proiectele industriale de gaze este incorectăselectarea capacitatii plantei de oxigen.

Clienții declară frecvent cerințele în diferite formate:

●„Avem nevoie de 100 TPD”.

●„Cererea noastră este de 2.500 Nm³/h.”

●„Consumăm 60 de tone pe zi, dar funcționăm doar 18 ore.”

● „Avem nevoie de oxigen de 35 bari la 93% puritate.”

La prima vedere, acestea pot părea echivalente. În realitate, nu sunt.

Neînțelegerea apare de obicei din:

●Confuzia întreNm³/h față de oxigen TPD

●Ignorarea orelor de funcționare

●Corectarea purității cu vederea

●Neglijarea strategiei de presiune și tampon

Capacitatea nu este doar un număr. Este o ieșire de inginerie derivată din condițiile procesului.

2️⃣ TPD vs Nm³/h Logica de conversie

Înțelegerea Nm³/h față de oxigenul TPD necesită cunoașterea ce reprezintă fiecare unitate.

Nm³/h (metru cub normal pe oră)

●Debitul de volum în condiții standard (0 grade, 1 atm)

● Folosit pentru dimensionarea echipamentelor

●Critic pentru proiectarea compresoarelor și adsorbției

TPD (tone pe zi)

●Debit de masă peste 24 de ore

●Adesea folosit în minerit, oțel și proiecte industriale mari

Formula de conversie

În condiții standard:

1 Nm³ oxigen ≈ 1,429 kg

Prin urmare:

TPD=Nm3/h×1,429×241000TPD=\\frac{Nm³/h × 1,429 × 24}{1000}TPD=1000Nm3/h×1,429×24Nm3/h{=TPD×109×02 {1}Nm³/h {{4}m3/h=1000Nm3/h×1,429×24Nm3/h=TPD×109×02 \\frac{TPD × 1000}{1,429 × 24}Nm3/h=1.429×24TPD×1000

Exemplu

Dacă un client solicită:

100 TPD oxigen (funcționare 24 de ore)

Nm3/h≈2.915Nm³/h ≈ 2.915Nm3/h≈2.915

Dar dacă funcționează doar 20 de ore pe zi:

Nm³/h necesar crește la:

≈3,498≈ 3,498≈3,498

Aici mulți antreprenori fac greșeli.

Instalația trebuie să fie proiectată pentru orele reale de funcționare, nu medii teoretice pe 24 de ore.

Acesta este fundamentul corectuluicalculul proiectării centralei de oxigen.

3️⃣ Metoda reală de proiectare inginerească

Profesionalselectarea capacitatii plantei de oxigenurmează o abordare structurată:

Pasul 1 - Confirmați consumul real

●Consumul zilnic de masă (TPD)

●Ore de funcționare reale pe zi

●Vârf vs cerere medie

Pasul 2 - Definiți specificația oxigenului

●Puritate (90–95% pentru PSA/VPSA, 99,6%+ pentru Criogenic)

●Presiunea de livrare

●Marja de stabilitate necesară

Pasul 3 - Adăugați o marjă de inginerie

●Marja de proiectare tipică:

●5–15% pentru aplicații industriale

●Sunt pentru procesele miniere si metalurgice

Pasul 4 - Luați în considerare stocarea în tampon de proces

●Capacitatea rezervorului de stocare

●Backup lichid

●Redundanța unităților paralele

Capacitatea nu este niciodată calculată izolat. Trebuie să se integreze cu arhitectura completă a sistemului.

4️⃣ Caz: Minier / Acvacultură / Spital

Exploatare (aur / cupru)

●Exprimat de obicei în TPD

●Adesea necesită 90–95% puritate

●Presiune înaltă (25–40 bar)

●Funcționare continuă

Greșeală: proiectare pentru o medie de 24 de ore când sarcina reală este de 18-20 de ore.

Acvacultura

●Exprimat în Nm³/h

● Sarcina sezonieră fluctuantă

●Presiune mai scazuta

●Cerință de fiabilitate ridicată

Greșeală: nu se ține cont de-picurile de încărcare tampon.

Spital

●De obicei Nm³/h

●Stabilitatea strictă a purității

●Redundanța obligatorie

●Greșeală: Subestimarea cerințelor rezervelor de urgență.

Fiecare sector necesită unul diferitcalculul proiectării centralei de oxigenlogică.

5️⃣ Greșeli frecvente

1.Conversie directă TPD-în-Nm³/h fără a verifica orele de funcționare

2. Ignorarea impactului purității asupra dimensiunii de adsorbție

3.Fără corecție a presiunii atunci când este necesară livrarea de-presiune înaltă

4.Fără alocație pentru extinderea viitoare

5.Confundarea metrului cub standard cu metrul cub real

Aceste erori pot avea ca rezultat:

●Sisteme subdimensionate

●Consum de energie în exces

●Grujele de producție

●Reducerea duratei de viață a plantelor

Selectarea corectă a capacității instalației de oxigen previne aceste defecțiuni.

6️⃣ Întrebări frecvente

Î1: TPD este întotdeauna mai precis decât Nm³/h?

Nu. TPD reflectă consumul de masă. Nm³/h reflectă nevoile de dimensionare a echipamentului.

Ambele sunt necesare.

Î2: Puritatea afectează dimensionarea capacității?

Da. O puritate mai mare necesită:

●Paturi de adsorbție mai mari (PSA/VPSA)

●Raport de reflux mai mare (criogenic)

●Acest lucru afectează direct designul plantei.

Î3: Ar trebui să proiectăm exact la capacitatea necesară?

Nu. Proiectarea tehnică trebuie să includă o marjă.

Cererea de gaze industriale este rareori perfect stabilă.

Î4: Poate PSA să gestioneze 100 TPD?

In general nu. La această scară, VPSA sau ASU criogenic este mai potrivit.

Selectarea tehnologiei face parte din strategia de capacitate.

Gânduri finale

Corectaselectarea capacitatii plantei de oxigennu este un simplu exercițiu de conversie.

Este nevoie de:

●Înțelegerea Nm³/h față de oxigenul TPD

●Aplicarea calculelor adecvate de proiectare a instalației de oxigen

●Integrarea logicii procesului

●Luând în considerare condițiile reale de operare-lumea

Înainte de a selecta tehnologia PSA, VPSA sau criogenică, capacitatea trebuie definită corect.

Ingineria începe cu numerele potrivite.

Aveți nevoie de ajutor pentru selectarea capacității centralei de oxigen?

Dacă plănuiți un nou proiect sau înlocuiți un sistem existent, corectațiselectarea capacitatii plantei de oxigeneste primul pas critic.

Dacă cerința dvs. este exprimată înNm³/h față de oxigen TPD, sau aveți nevoie de un completcalculul proiectării centralei de oxigen, echipa noastră de ingineri poate sprijini:

●Sisteme de oxigen PSA

●Plantele de oxigen VPSA

●Soluții criogenice ASU

●Verificare și optimizare a capacității

●Planificarea extinderii și analiza energetică

📩 Contactați NEWTEK pentru a evalua capacitatea centralei dumneavoastră de oxigen înainte de selecția finală a echipamentului.

Precizia tehnică de astăzi previne pierderile operaționale de mâine.
